风量罩FLY-1升级优化后的技术参数

公司新闻    |      2022-08-02 08:11:49

FLY-1升级后产品描

FLY-1 型风量仪采用皮托管式原理,对风压进行多点、多次自动检测,产生平均风量(m3/h)具有正确、快速、简便的特点,广泛应用于暖通空调、净化技术等行业进行风口和管道风量的直接测定,从而对集中空调的风量实施综合管理及温度、湿度、洁净度等参数的自动控制。
FLY-1风量仪可以进行进风口和回风口的测量,为客户带来便利。FLY-1型风量仪根据国外同类产品的先进技术,每一台 FLY-1风量仪的出厂都通过严格的孔板式标准风洞装置进行多点风量校正,为用户直接测定风量提供可靠的保证。
使用环境条件:温 度:5~35℃、相对湿度:15%~ 70%RH、严禁测量腐蚀性气体

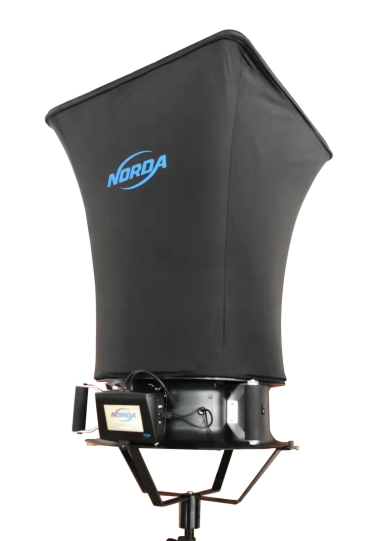

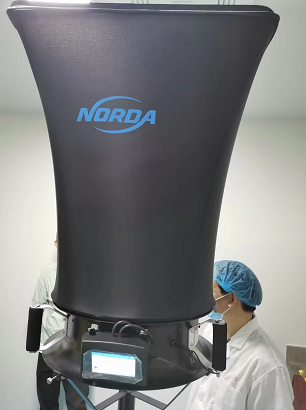

FLY-1升级后产品展示:

    image.png        image.png

FLY-1升级后区别技术参数:



产品名称FLY-1FLY-1BFLY-50T
风量范围150-3500 m3/h80-4200 m3/h50-4300 m3/h
精度F.s满量程5%3%±10m3/h3%±10m3/h
数据存储5000组20000组30万组
差压

矩阵风速

可选配
风口尺寸
风速换算
温湿度
背压补偿
大气压显示

用户权限管理
PDF导出
可选配
日志功能
可选配
USB数据导出功能
数据分析软件
可选配
无线遥控功能
可选配


FLY-1升级后简

风量罩主要由三个部分构成:风量罩体、基座和PDA。风量罩体主要用于采集风量,将风汇集至基座上的风速均匀器上。在风速均匀器上装有风压传感器,传感器将风速的变化反应出,再根据基座的尺寸将风量计算出来。风量罩的显示采用PDA,液晶屏显示直观,可以直接得到风速、风温和风量的数据,也可以设置记录时间间隔进行连续的数据记录,以便对数据进行分析。测量和记录的数据被记录在存储卡上,可以通过计算机的串口将数据传递到PC机上以及做进一步的应用。
集中空调系统中风口处的气流比较复杂,由于不能在分支管处测量,才在风口处测量,一般采用风口风量罩和风口风速法。相对于风口风速法,风量罩能迅速准确地测量风口平均通风量,无论是安装在天花板、墙壁上的送、回、排风口,配备相应的传感器都可以直接读出风量、压力和温湿度,尤其适用于散流器式风口。使用时将风量罩口紧贴风口面,使风口完全罩住,风口宜位于风量罩体的中间位置,就可以直接读取风量数值。
风量罩体与风口尺寸相差较大时会造成较大的测量误差,所以需要选用尺寸相近的风量罩体进行测量。风量罩体的长边长度不得超过风口的长边长度的3倍;风口面积不应小于风量罩体边界面积的15%。
当风口风量较大时,风量罩体和测量部分的节流对风口的阻力会增加,造成风量下降较多,为了消除这部分的风口风量较少,需要进行背压补偿。依据读取的风量值,考虑是否需要进行背压补偿,当风量值≤1500m³/h时,无需进行背压补偿,所读风量值即为所测风口的风量值;当风量值>1500 m³/h时,使用背压补偿挡板进行背压补偿,读取仪表显示值即为所测的风口补偿后风量值。
